移动式破碎筛分设备的四大系统

移动式破碎筛分设备由各种主机和辅助机械组成,移动式破碎机的 设计已形成了一套完整的碎石料生产系统,再加设破碎筛分设备可以将岩石加工成各种粒径的碎石料。其生产系统大体可分为以下四个子系统:

移动破碎筛分设备

1.给料系统

给料系统负责向务段破碎机和筛分机送入原料。根据不同的破碎筛分工艺流程,给料方式也有所区别.

在粗碎破碎机给料口前,一般都设有独立的给料机,将从采石场开采排列的岩石原料按一定的量,一定的速度输入到粗碎破碎机中,产量很大时,可采用重型板式给料机,这种给料机给料粒度也较大;粒度较小时,可采用带式给料机(即较短的带式输送机)。产量不是很大时,更多地采用往复式给料机,物料的粒度较小时,也可用振动给料机

在中细碎破碎机和筛分机械前,为保证给料的均匀性,也需配置合适的给料装置。在移动式设备中,这一部分通常不单独设置给科装置,而是运输系统直接将石料送入破碎机和筛分机中。

2.破碎系统

破碎系统是整个设备的心脏部分。它主要将岩石破碎成各种不同粒度的碎石料。破碎系统由性能不同的破碎机所组成。

在大部分移动式设备里,粗破碎段通常采用颚式破碎机。这种破碎机的主要优点是重量轻,结构紧凑,这对于减轻设备自重,提高其机动性,是很重要的.当岩石硬度较低时,也可采用反击式破碎机作为粗碎设备。由于反击式破碎机的重量轻,能耗低,且破碎比大,在一定程度上可简化工艺流程,在有些场合下,其取代了颚式破碎机。

移动式设备里,中细碎破碎段多采用辊式破碎机。为提高破碎比,有时采用三辊破碎机。在给料的硬度很大时,可采用扁口鞭式破碎机或圆锥破碎机.在产量较大时,则多用圆锥破碎机作为中细碎破碎机械。在制造人工砂时,国外采用旋转盘式破碎机作为细碎设备.

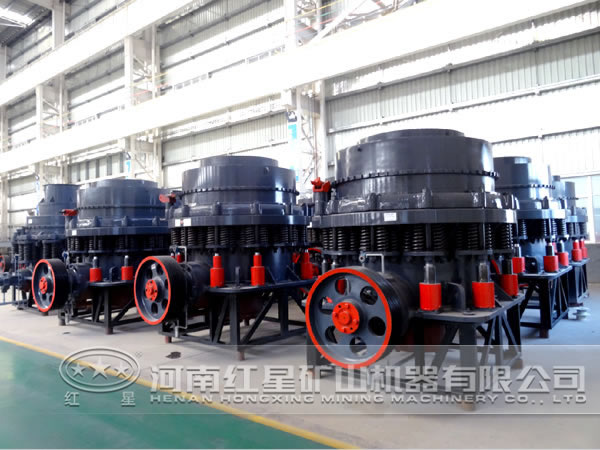

圆锥破碎机

3.筛分系统

筛分系统可把不同粒度的碎石进行分级,选择等处理。在移动式破碎筛分设备中,筛分机的类型很多,分别担负不同的筛分作业任务。

在粗破碎段前,要设置预先筛,将粒度较小的颗粒分离出来,以降低过粉碎和提高生产率。通常,可设置一个固定格筛完成这一作业。当给料口的筛下级别含量较高时,则应使用振动筛,有些振动给料机在出料口处已设置了筛子,这可简化整个设备的结构。

中细破碎段多为闭路流程,这时要设置预先筛分和 筛分。移动式设备中,为减少筛分机台数,常把预先筛分和 筛分用同一台筛分机来完成,成品料的选择筛分经常也在这台筛分机中进行。因此,通常采用多层筛面的筛分机.

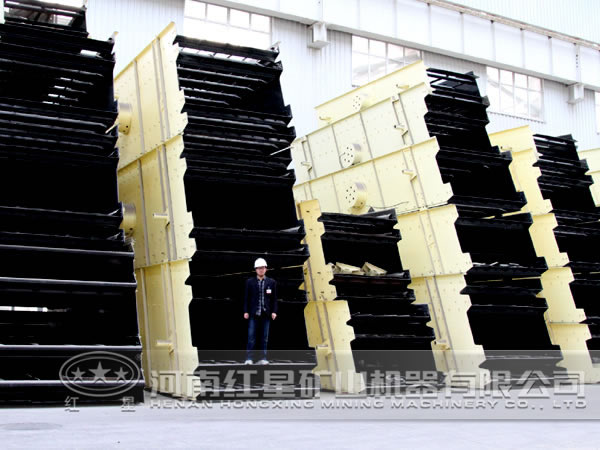

振动筛

4.输送系统

输送系统在移动式破碎筛分设备里有三个用途。其一是在各级破碎筛分机械之间传送石料。如 级破碎后,将破碎产物进入筛分机械,然后又将筛上产物进入其二级破碎机械。其二是在闭路破碎段中,用于碎石料的回送循环。其三是把成品料按不同粒度等级输送到不同的位置堆放。

移动式破碎筛分设备中的输送机械主要是带式输送机。这种输送机价格便宜,便于安装。为使结构紧凑,回进部分多采用圆筒提料机。
