圆锥破碎机偏心部分的运动状态分析

圆锥破碎机动锥的运动是由电动机经传动轴、小伞齿轮、大伞齿轮驱动主轴,使动锥绕破碎机中心线做锥面运动,同时还绕本身轴线做旋回运动。对圆锥破碎机偏心部分的运动状态分析,可判断偏心部件是否处于正常工作状态,便于及时处理运动异常情况。

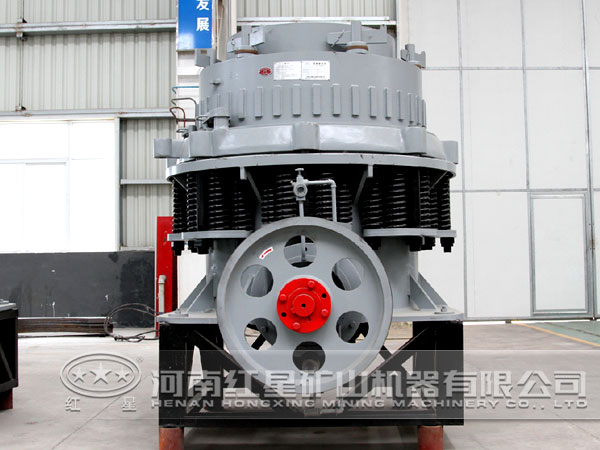

圆锥破碎机

红星圆锥破碎机采用液压系统控制方式,偏心部分的运动状态是指空载荷与带载情况下,圆锥破碎机的主轴和偏心轴套支靠在直衬套哪一边的问题,这是由作用力的大小、方向和作用力点所决定。其运动状态有三种:

(1)没有平衡重或平衡重较小时,破碎机主轴和偏心轴套的薄边靠在直衬套的左侧;

(2)有平衡重且较大时,破碎机的主轴靠在偏心轴套的薄边,偏心轴套靠在直衬套的右边;

(3)动锥惯性力完全平衡,这种理想情况是不存在的。

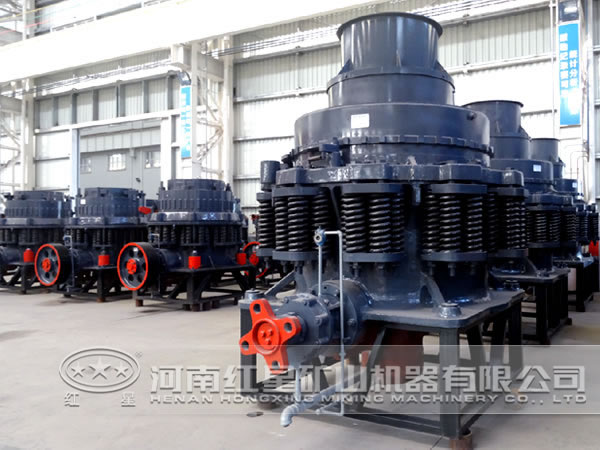

圆锥破碎机

在圆锥破碎机正常工作时,在破碎力的作用下,动锥主轴与偏心轴套均靠在直衬套的右边。这是因为破碎机由空载变为带载工作时,必然会产生冲击。

在生产中,选矿厂要求破碎机有较小的排矿口,得到更小的粒度的产品,因此细碎破碎机必须采用其二种运动状态,即在偏心轴套的大伞齿轮上方装有平衡重并且使对球面中心点的力矩为0。

空载时,主轴靠在偏心轴套的薄边,偏心轴套用厚边压在直衬套上;带载时,主轴靠在偏心轴套的厚边,且偏心轴套的厚边压在直衬套上。这样就能减弱惯性力和惯性力矩对机座的振动和对机器运转的有害作用,从而达到平衡破碎机的目的。

圆锥破碎机

上述对圆锥破碎机偏心部分的运动状态进行了分析,希望对用户有一定的帮助,红星机器生产的圆锥破碎机结构简单、操作维修方便、破碎效率高,能够大幅度提高加工厂整体的利润,欢迎有需要的用户随时莅临选购,选购电话:0371-67772626。
