反击式破碎机的动力学有限元分析

红星反击式破碎机的结构比较新颖独特,因此在冶金、矿山、化工、建材、筑路等行业有着非常广泛的应用,它将打击、反击、剪切、离心冲击、研磨等破碎原理有机地结合在一起。本文通过对其运动学有限元分析,为提高其破碎能力和生产效率,设计经济、有效的破碎腔结构提供理论参考。

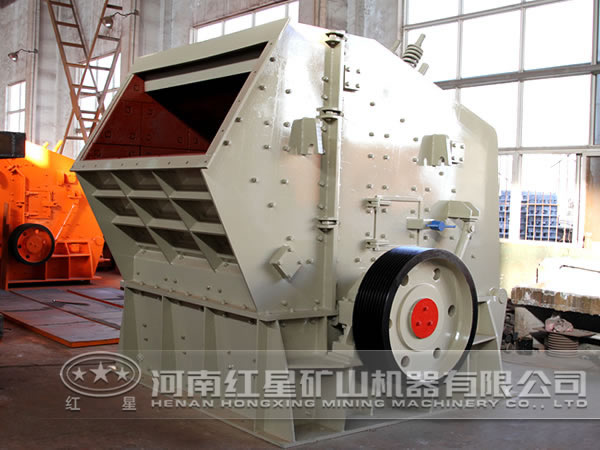

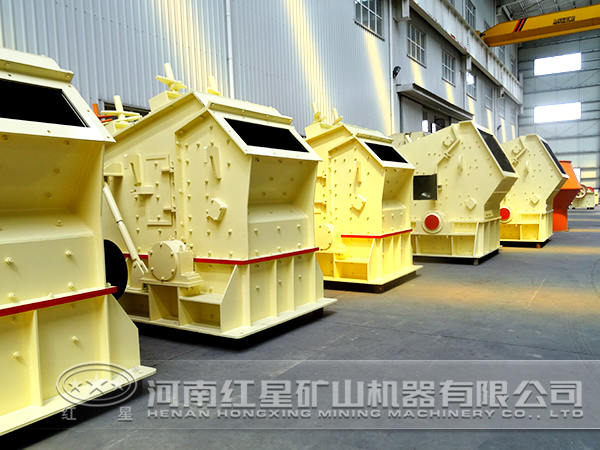

反击式破碎机

破碎机的破碎系统是由转子体、板锤、反击板、石块组成。破碎过程可看作板锤与物料发生碰撞、物料与反击板发生碰撞这两个过程不断交替、不断反复的过程。为了对破碎过程进行动态计算与分析,首先需要对几何实体进行简化处理。然后对几何实体进行网格划分。这样建立起破碎系统的有限元模型。

根据对反击式破碎机有限元模型的动力学计算与分析,可知:反击式破碎机的物料破碎过程是先是板锤打击物料,然后物料与反击板进行三次碰撞被破碎。当高速旋转的转子带动板锤与物料发生冲击碰撞时,板锤与物料之间就产生瞬间的冲击作用,冲击力过物料与板锤的碰撞接触点,方向与碰撞接触面的法向一致。

反击式破碎机

物料与一级反击板碰撞瞬间,反击板上部的固定轴要承受较大力的作用,因此反击板上部瞬间应力较大。物料与反击板的二次碰撞时,应力较大值在物料与二级反击板接触碰撞瞬间。同样,物料与三级板碰撞的瞬间应力值较大。此外,因为转子外边缘处的单元所受离心力较其他地方大,因此转子体外边缘单元的应力值较其他部位大。

反击式破碎机

上述对反击式破碎机动力学有限元进行了分析,希望对设备生产厂家有一定的帮助,红星机器作为国内生产矿山设备前几名的厂家,有着很先进的设备生产工艺,生产出来的设备在保证质量的前提下,价格也是更加的经济实惠的,欢迎广大新老客户随时莅临选购,选购电话:0371-67772626。
