如何确定反击式破碎机破碎腔的结构参数?

反击式破碎机破碎腔的设计是否合适,对破碎机的生产率、能耗、产品粒度和粒形以及衬板磨损有很大影响。故,设计好的破碎机是保证破碎机有好的工作性能的关键。设计破碎腔,必须准确设计破碎腔的各结构参数,可以参考高深破碎腔的设计风格,高深破碎腔可减少破碎机的堵料现象

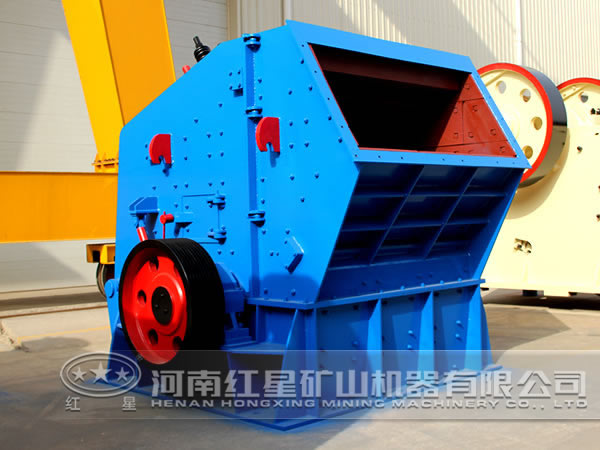

反击式破碎机

反击式破碎机的破碎腔是由进料导板、两级反击板、导板卸载点到其二级反击板排料口的圆弧所构成的空间组成。其结构参数包括给、排料口及给料导板倾角、导板卸载点、δ角等。

①给、排料口及给料板倾角

给料口宽度取转子直径的0.7 ,排料口尺寸取转子直径的0.1 。

导板倾角是一个重要参数,一般在45-60度。导板倾角越大物料沿导板下滑的速度越快,破碎机高度增加。反之,物料沿导板下滑速度越慢,甚至产生堆料现象,破碎机高度降低。因此导板倾角取较小值合适。标准是,物料画出导轨后同时与板锤相遇,这时破碎机的破碎 比较好。

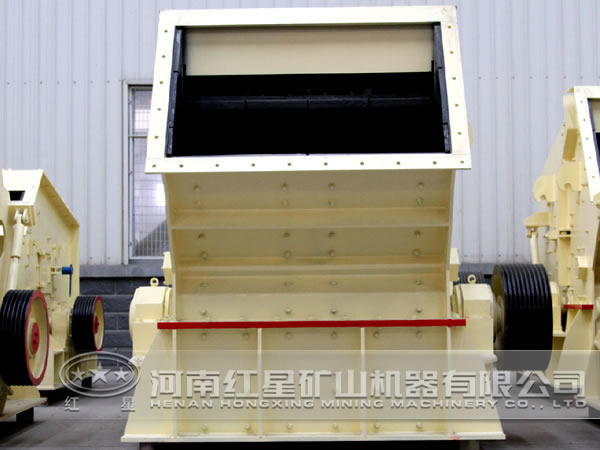

反击式破碎机

②导板卸载点

导板卸载点在30-50度之间,一般卸载点小,则破碎腔的圆弧长度增加,破碎机高度相对低一些,也可以减轻机重。因此,卸载点选择30度最合适。

③δ角

δ角是板锤外圆切线,即物料冲向反击板的运动方向与反击板垂线之间的夹角。当δ角为0,即物料与反击板垂直冲撞时,破碎 好。但实际生产中,反击板采用折线形,而不是渐开线,因此一般取2度左右。

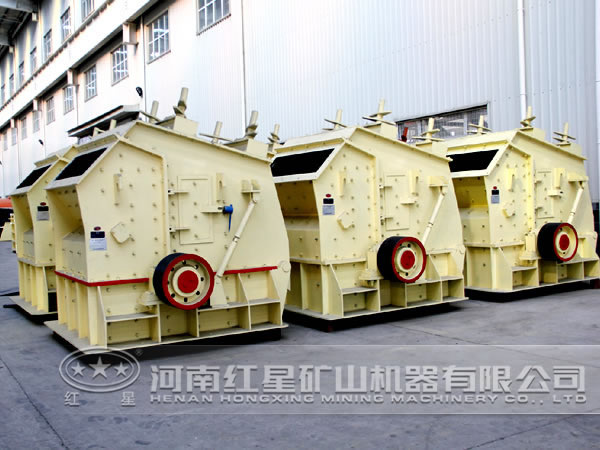

反击式破碎机

国内反击式破碎机厂家众多,而红星机器是国内生产反击式破碎机好的厂家,生产的设备性价比非常的高,价格也是更加的经济实惠的,是用户选购设备的很好选择。

河南郑州反击式破碎机价格咨询电话:0371-67772626。

河南郑州反击式破碎机厂家地址:河南省郑州市高新区檀香路8号。
