红星对反击式破碎机冲击破碎力的有限元分析

作者:红星机器 发布日期:2012-12-31

咨询

如果您对我们的产品、服务感兴趣,或者有什么可以帮助您的,您可以 点击在线咨询 与我们在线交谈,或者拨打我们的客服电话

7*24小时服务热线:0371-67772626在线交谈

反击式破碎机破碎物料的过程实质上就是一系列的碰撞过程,在这个过程中破碎机的冲击破碎力起着关键性作用。冲击破碎力是反击式破碎机的重要性能参数之一,对其的准确测定有较大难度。红星的研究人员通过有限元法对物料破碎和物料受打击部位对冲击破碎力的影响进行了研究与分析。

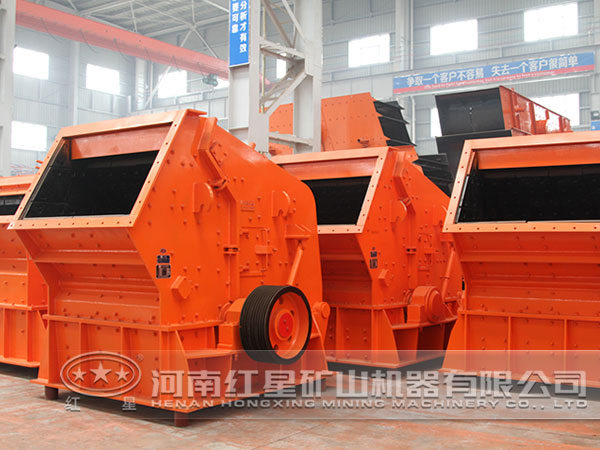

反击式破碎机

对冲击破碎力进行有限元分析也就是反击式破碎机的动力学有限元分析,那么需要建立反击式破碎机破碎腔的三维有限元模型。仿真结果如下:

物料的破碎往往是沿其自然裂隙的节理面或层理面发生选择性破碎,且物料中这种裂隙的分布是随机的。由仿真得到的不同失效应变下冲击速度与打击力的关系曲线可知,当冲击速度小于50m/s时,冲击速度与打击力基本呈线性关系。超过这个速度后,随着失效应变的变化打击力开始分化。失效应变较大时,打击力仍然与冲击速度保持线性关系。随着失效应变的减小,打击力与冲击速度变为近似二次曲线关系,且随着失效应变的减小现象越明显。

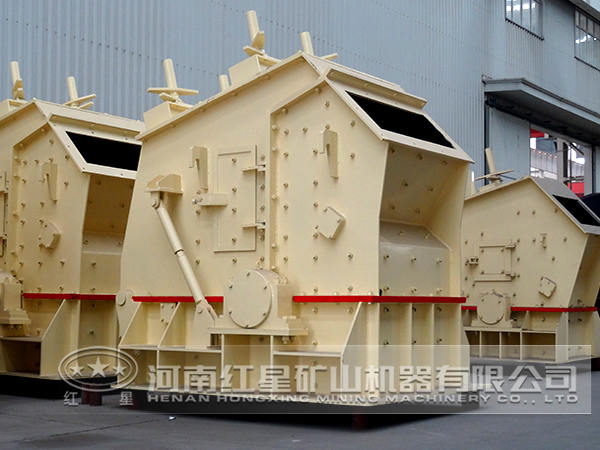

反击式破碎机

板锤的打击力远小于反击板的反击力,当冲击速度小于50m/s时,反击力的增速大于打击力。因此增大冲击速度,不仅有利于提高板锤的打击力,对于反击板的反击力的作用更为有效。

当打击物料 部位时,打击力较大,打击效率很高。打击部位偏离 部位越远,打击力就越小。当打击点距物料中心的距离相同时,下部的打击力远大于上部的打击力。因此在设计反击式破碎机的入料口高度时,可将物料的打击部位偏下一点,对打击 的影响非常显著。

反击式破碎机

通过上述的分析,使用户对反击式破碎机又有了一个更深的认识,更正确的操作设备,提高设备整体的破碎效率,更多破碎机相关内容请咨询红星机器技术人员,咨询电话:0371-67772626。
